Clarinettes françaises à anneaux et trous de ventilation vers 1840-1850

Clarinette en Ut par Auguste Buffet jeune à Paris
buis et ivoire, clefs laiton, sans barillet, bec en ivoire
clefs graves main droite avec ressorts à aiguille (brevet 1838)
boxwood and ivory, brass keys, without barrel, ivory mouthpiece
low keys for the right hand with needle springs (patent 1838)
(collection DW)
l'anneau L1 ferme le trous de ventilation V1
l'anneau L2 ferme les 3 trous de ventilations V1 V2 et V3
l'anneau L3 ferme le trou de ventilation V2
ring L1 closes vent hole V1
ring L2 closes vent holes V1 V2 and V3
ring L3 closes vent hole V2
.
Clarinette en La par Auguste Buffet jeune à Paris
buis, clefs et garnitures en laiton, bec en ébène
Clarinet in A, boxwood, brass keys and ferrules, ebony mouthpiece
(collection late sir N. Shackleton, now Edinburgh University)
même système avec trou de ventilation V1 sur le dessus de l'instrument
same system with vent V1 on the top of the body
...

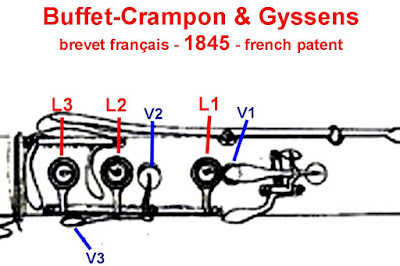

brevet français par Jean-Louis Buffet-Crampon et François Joseph Gyssens n° FR 4429 de 1845, publication en 1846
french patent by J-L Buffet-Crampon and F.J Gyssens
n° FR 4429 in 1845, publication in 1846
même système avec trous de ventilation V1 et V2 sur le dessus du corps
same system with vent holes V1 and V2 on the top of the body

...
Clarinette en Sib par Buffet-Crampon à Paris
buis, clefs et garnitures en laiton, bec en palissandre
clarinet in Bb, boxwood, brass keys and ferrules, rosewood mouthpiece
même système mais le trou de ventilation V3 est la clé ouverte et articulée de sol#/do#. cette clé est fermée quand l'anneau L2 est pressé mais peut être ouverte par le petit doigt gauche L4 pour obtenir le sol#/do#
same system but the vent V3 is the open and articulated C#/G# key. this key is closed when L2 ring is pressed and can be open by L4 for the notes C#/G#

détail de la clé ouverte et de ses ressorts
details of the open key and its springs
ce système de double ressorts ressemble au système Dorus développé en 1837-1838 pour les flûtes Boehm par le luthier Louis Lot en collaboration avec Louis Dorus, professeur au Conservatoire de Paris.
This double springs system looks like the Dorus system developped in 1837-1838 for Boehm flutes by the instrument maker Louis Lot in collaboration with Louis Dorus, professor at the Paris Conservatory.
.

corps du bas clarinette en Sib de Buffet-Crampon
low joint of the Bb clarinet by Buffet-Crampon

la clé de Lab/Mib est aussi une clé ouverte fermée par l'anneau R2 (même systeme avec deux ressorts, un plat et un à aiguille).
.
.
the Ab/Eb key is also an open key, closed by the ring R2 (same system with a flat spring and a needle spring)

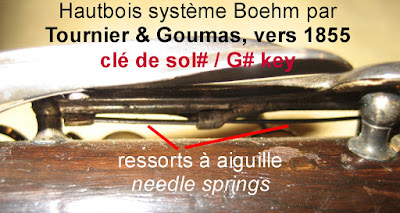

Hautbois système Boehm avec clé de Dorus
par Tournier et Goumas,
successeurs de Buffet-Crampon à Paris
(collection DW)
l'anneau L3 ferme la clef ouverte (entourée) qui peut être réouverte en appuyant sur la clé de Sol# (G#) grace à un double système de ressorts à aiguille.

Ce système est toujours difficile à régler car il fait intervenir deux ressorts de forces différentes. Il sera progressivement abandonné dans la deuxième moitié du XIXe siècle.
